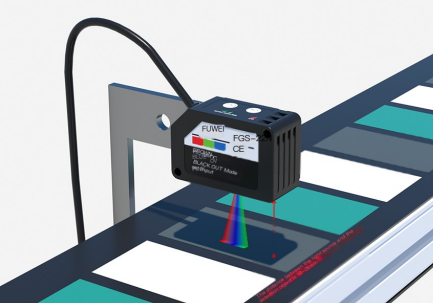

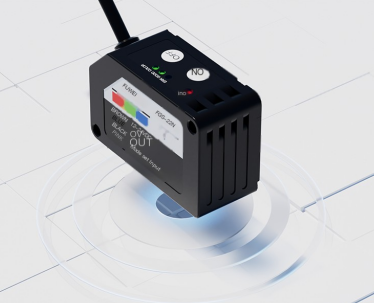

Fuwei FGS-22シリーズカラーセンサー

カラーセンサーまたはカラー認識センサーとも呼ばれるカラーセンサーは、オブジェクトの色を教えられた参照色と比較して色を検出できるデバイスです。  その作用の原則は、主にフォトダイオードを使用して周囲の光を受け取り、受信したr（赤）、g（緑）、およびb（青）の一次色の割合を計算することで色を識別することです。  検出される色が特定のエラー範囲内の参照色と一致する場合、カラーセンサーは検出結果を出力します。  Fuwei FGS-22シリーズ標準センサーは、最適なLED自動選択機能、シンプルな設定を備えており、さまざまな標準検出ニーズを満たすことができます。

カラーセンサーは、主に包装、化粧品、セラミック、食品などのさまざまな業界で使用されています。

製品機能：

検出距離は、同様のカラーコードセンサーの3倍です

検出戻りの差は調整可能です。  テストされたオブジェクトの揺れの影響を排除できます

一意のデュアルモードモードには、色と光の強度検出機能の両方があり、検出がより安全で信頼性が高くなります。

少量

2ポイント設定方法

インストール手順

オブジェクトの移動方向を検出するときは、センサーの設置方向に注意してください。  締め付けトルクは0.8n・mを下回る必要があります。

説明書

授業を設定する前に、ロゴモードまたはカラーモードの設定を確認する必要があります。

「色」の緑色のインジケータライトは、色モードでは常にオン、カラーモードの場合はオフになっています。

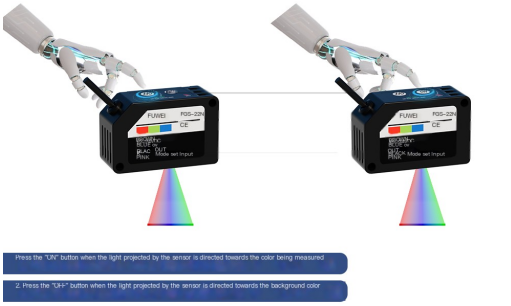

1.センサーによって投影される光は、テストされたオブジェクトに向けられます。 「on」ボタンを押し、「良い」緑色のインジケータライトが点滅します。

2。センサーによって投影されたライトが背景に向けられたときに「オフ」ボタンを押します。

3。「正常に設定された」：良好な "緑色のインジケータライトは常にオンになっており、メーターが正常に検出を​​開始できることを示します。

設定が失敗しました "：err"赤いインジケーターライトは3回フラッシュし、前の設定状態に戻ります。この時点で、ステップ1と2に従ってリセットします。

4。NO（通常は開いている）からNC（通常は閉じた）出力モードに切り替えるには、ステップ1と2を設定する順序を変更する必要があります。
